消防工程圖怎么看知道嗎？干貨分享怎么看消防工程圖紙

1.如何看懂消防工程圖紙？

圖紙閱讀順序:總平面圖(區分各建筑)-繪制設計說明和圖例-系統圖-消防平面圖。

1.消防工程圖紙一般分配給排水(自動噴水滅火、消火栓、氣體滅火)、電氣(火災自動報警)和防排煙。

2.消防預算按專業分類，具體設備安裝費用詳見消防安裝定額，如噴頭、噴水管、支吊架、消火栓、報警閥、探頭、模塊、報警設備等。其他通用部分設置了相應的專業定額，如消火栓給水排水管道、泵房工業管道、消防泵機械設備、閥門法蘭工業管道、報警部分管道安裝等定額。

3.材料算法:可根據圖紙數量計算設備數量，管道導管自行完善。

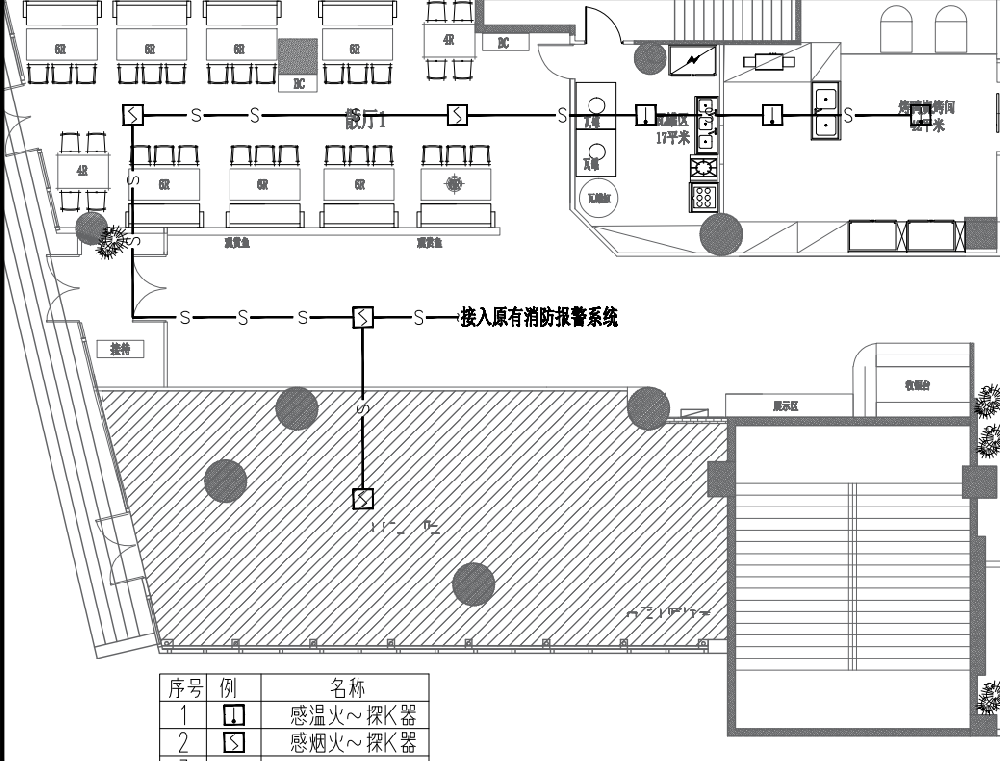

2.如何看懂消防工程圖紙中的電氣線路？

根據系統圖結合平面圖，一般需要先找到進水口，再根據系統管道的布置找到每個平面圖的具體位置。一般的系統圖只是為了表示管道的連接方式和規格，平面圖中的電氣線路需要用電線標注。比如一輛消防廣播客車，標有2xZRBV-1.5mm2導線，表示兩根阻燃PVC絕緣線(ZRBV)，1.5平方銅芯。一個循環由兩條線組成，系統圖上只畫了一條線。計算線的長度時，應使用兩條線。消防電話總線采用ZRRVVP-2x1.0mm2線，代表阻燃屏蔽雙絞線，面積為2*1平方。它在系統圖中也用一條線表示。計算長度的時候，算一個。

一般電纜字母前面的數字表示電纜的根數，后面的數字表示一根電纜由幾根線芯組成，比如上面的2*1mm2，表示一根電纜由兩根1mm2的線芯組成。電纜有許多標志，如(ZR阻燃)，(NH阻燃)，(WDZ低煙無鹵)等。不同的符號有不同的價格和不同的功能。樓主最好查一些關于這些專業的書，搞清楚電纜標識的意義，這樣看圖紙就不會(huì )出錯了。

消防圖紙中的XL、WL、TL、JL、FL、PL、GL、NL是什么意思？

在消防圖紙中，XL代表消防立管，WL代表污水立管，TL代表通風立管，JL代表給水立管，FL代表廢水立管(糞便排放立管)，PL代表排水立管(或GL)，NL代表空調冷凝水立管。

比如:XL-1，XL-2，XL-3指的是哪些文章。

比如XL表示X代表消防，L代表豎管，以此類推WL，W代表污水，L代表豎管。如果圖紙上標有XL-45識別號45的消防立管。
